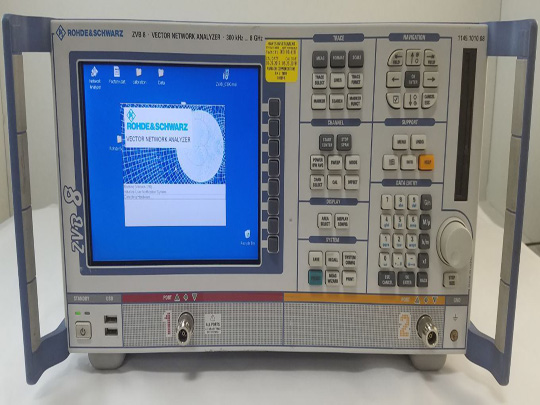

R&S ZVB 8矢量网络分析仪

提示：点击图片可以放大

R&S ZVB矢量网络分析仪适用于无源器件和有源器件的通用测量，
它的频率范围有300KHz至8GHz和10 MHz 至20 GHz

崭新的多端口理念

◆ 仪器有2/3/4个端口

◆ 多端口处理能力

◆ 平衡测试能力

◆ 校准单元，频率高达24 GHz；

突出的指标

◆ 每条轨迹曲线20001点

◆ 动态范围优于123 dB

◆ 功率扫描范围50 dB

高速

◆ 测量时间：<4.5 ms （201点，频率扫描模式）

◆ 通道间切换时间：<1 ms

◆ 设置间切换时间：<10 ms

◆ 数据传输时间：<0.7 ms (201点，通过RSIB)

◆ 可以同步测量多于一个待测件

现代的用户界面

◆ 基于Windows系统、鼠标操作直观

◆ 热键、软键操作

◆ 大量的通道、轨迹数

◆ 并行设置管理

◆ 操作向导：例如平衡器件测量和校准

◆ 集成的嵌入/去嵌功能

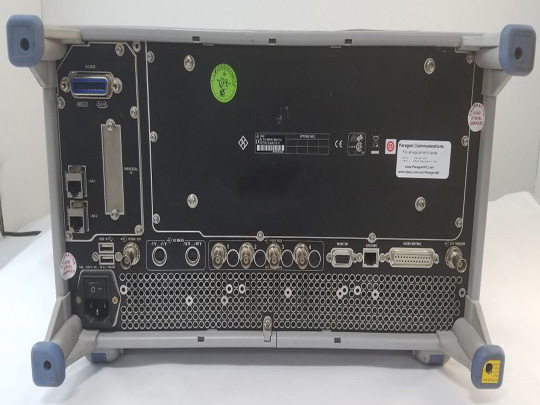

连接

◆ 兼容传统的设计工具

◆ 轨迹数据在PC和R&S ZVB之间双向传输

◆ 通过GPIB和LAN口远程控制

◆ 数字I/O接口

◆ USB连接

特征

1）用于优化产能的全面功能

R&S ZVB的新平台采用了基波混频技术，ZVR系列矢网已经采用了该项技术10年。它的动态范围为123dB，轨迹噪声小于0.01dB，测量带宽的范围是1 Hz －500 kHz。在测量带宽为500 kHz时，201点的测量扫描时间小于8ms。

通过分段扫描的方式还可以进一步优化测量时间，分段的数量受限于仪器的内存。每一个频段内的扫描参数(如频点间隔、测量带宽、源电平)都可以独立设置以适合待测件的测试。

不同的设置能以文件的形式存贮在硬盘中，与此同时也能加载到仪器的内存中，每个设置代表了一个独立的窗口。在手动模式下，通过鼠标简单的点击下就可以切换不同的设置（设置－切换）；在远程控制模式下，通过设置切换可以缩短相当的切换时间。一旦调用这些设置（包括校准数据）就会自动保存在RAM中，这样就可以在10ms之内通过IEC总线迅速地切换不同的设置。由于在数据采集的同时，轨迹数据也在通过IEC/IEEE总线或LAN口进行传输，因此R&S ZVB的数据传输时间也就可以忽略不计了。

基于多源理念的R&S ZVB允许对测试端口分组。在“端口管理器”对话框里可以定义进行平行测量的配置。每个端口组可以相对于其他组独立地进行测量，这样的组就可以同时并行测量，因而多个待测件或一个待测件的多个端口就可以同时测量了。

2）现代的用户界面

用矢网进行复杂的测量，特别时进行多端口的应用时，需要一个直观易懂的操作界面。R&S ZVB提供了简单易懂的操作界面，有利于未经培训的或很少使用仪器的用户。尽管它有着很多的测量端口和测量参数、众多的显示图框和轨迹以及全面的功能，R&S ZVB的基本测量任务还是很容易完成的。

即使是那些对网络分析仪很熟悉的用户，也会很欣赏R&S ZVB的操作界面的。

除了可靠的热键和软键外，R&S ZVB还提供了可以用鼠标选择的下拉菜单选项。鼠标选择的菜单结构和热键/软键结构的安排完全一样，这样就可以使用这两种方式在同样的位置寻找需要的功能项。

辅助以对话框，还可以方便地管理大量的测试端口、测试参数和测试轨迹。R&S ZVB的测量向导包括复杂的操作程序，如平衡器件的校准与测量等。对于标准的测量，用户在向导的指引下可以一步一步地设置仪器。

无需进行复杂的菜单变换，仅仅通过几次简单的按键或点击鼠标，就可以迅速地将轨迹配置给特定的图框和通道。

热键组中还提供了一些辅助的功能，如在线帮助、设备硬件信息、当前的配置。前后连贯的在线帮助是软件升级的一部分，它同时有包含了新的产品信息。

R&S ZVB还有一个非常新颖的UNDO功能－可以返回到之前的若干部操作，哪怕是将仪器复位了，也同样可以撤销返回。因此，由误操作引起耗时的重新设置已经成为过去。
另外，强大的轨迹数学功能允许的轨迹实时地关联合并。编辑的公式可以保存也可以传送到其他设备。

3）全面的校准方法、自动校准

由于每个端口都配有独立的测量接收机和参考接收机，R&S ZVB像它的前代产品一样也提供了的校准方法。

R&S ZVB提供了经典的TOSM校准法（直通、开路、短路、匹配负载），也称为SOLT法（短路、开路、负载、直通）。除了TOSM法和多端口校准法之外，R&S ZVB还提供了7项误差模型校准法，如TOM (直通、开路、匹配），TRL (直通、反射、线)，TRM (直通、反射、匹配) 和TNA (直通、网络、衰减)。其中TNA法适用于测试夹具的校准。

7项误差模型校准法有很大的优点，它不但减少了校准件的数量，还可以采用一些参数未知的标准件，而得到的校准精度和TOSM法是相同的。

除了上述的手动校准方法之外，也可以通过电子校准单元进行自动校准，校准时间大约为20秒。

校准单元R&S ZV-Z51（上限到8 GHz）和ZV-Z52（上限到24 GHz）可以对R&S ZVB系列矢网的端口（1－4个）进行自动校准。仅仅通过简单的连接加上几步简单的操作就可以完成，而手动校准则需要若干个机械校准件外加上仔细的操作才能完成。

只需半分钟的时间，网络分析仪就可以完成一个完全4端口校准（系统误差修正），而后可供测量使用。校准单元的接头形式为N型（阴头）和3.5mm(阴头)。

R&S 校准单元
名称		型号


	校准单元，8 GHz，4 ports，N 型阴头	R&S ZV-Z51
	校准单元，8 GHz，4 ports，3.5 mm阴头	R&S ZV-Z51
	校准单元，18 GHz，2 ports，N 型阴头	R&S ZV-Z52
	校准单元，24 GHz，4 ports，3.5 mm 型阴头	R&S ZV-Z52

系统兼容性、连接和数据处理

R&S ZVB的数据处理功能强大，可以采用“用户自定义数学”对话框对在线显示数据进行深入的处理。

测量数据的输出格式可以有不同的种类，有Touchstone,（sp文件）Matlab（m文件）, ASCII（dat文件）等格式；同时也可以将通过软件仿真得到的数据（如Matlab, ADS ，Touchstone）导入R&S ZVB中，这样就可以在R&S ZVB上对实际测量的结果和软件仿真的结果进行直接对比。

由于内置PC采用了嵌入式Windows XP系统，这样R&S ZVB就能够直接运行控制分析程序，也可以通过LAN 口或IEC/IEEE总线与其他的仪器设备联网。

数字输入/输出信号通过数字I/O接口（用户控制接口）对R&S ZVB和相关外部设备的测量进行同步。
