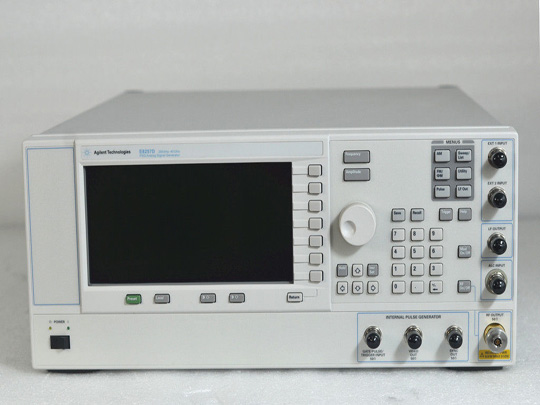

E8257D PSG 模拟信号发生器，100 kHz 至高达 67 GHz

主要特性和功能

计量级频率和电平精度以及出众的失真和杂散特性，满足您严格的要求
1 W 输出功率，支持大功率器件测试，并且能够克服测试系统损耗
PSG 超低的相位噪声能够满足多普勒雷达、ADC 和接收机阻塞测试的严格要求
可以为信号添加 AM、FM、PM 和脉冲调制，以支持器件和电路表征
借助频率扩展模块可以满足高达 1.1 THz 的测试系统频率需求

Frequency range
E8257D-513	Frequency Range, 250 kHz to 13 GHz 250 kHz to 13.0 GHz Available at time of purchase only
E8257D-520	250 kHz 至 20 GHz 频率范围 250 kHz 至 20 GHz 只在购买时提供
E8257D-521	10 MHz 至 20 GHz 频率范围，高输出功率输出功率：> +30 dBm，+24 至 +28 dBm，250 MHz 至 20 GHz；+18 dBm，10 至 250 MHz；功率钳位设置在 +15 至 +33 dBm 电平精度：500 MHz 至 20 GHz：< ±1.0 dB，-10 至 > 20 dBm；10 至 500 MHz：< ±1.2 dB，-10 至 > 20 dBm，使用 5 dB 步进衰减器或谐波滤波器只在购买时提供
E8257D-532	250 kHz 至 31.8 GHz 频率范围 250 kHz 至 31.8 GHz 只在购买时提供
E8257D-540	250 kHz 至 40 GHz 频率范围 250 kHz 至 40 GHz 只在购买时提供
E8257D-550	250 kHz 至 50 GHz 频率范围 250 kHz 至 50 GHz 只在购买时提供
E8257D-567	250 kHz 至 67 GHz 频率范围 250 kHz 至 67 GHz 只在购买时提供

Output power
E8257D-1EU	大输出功率输出功率达 +26 dBm 电平精度：0 至 +10 dBm（3.2 至 20 GHz）：±0.8 dB；0 至 +10 dBm（20 至 50 GHz）：±0.9 dB；0 至 +10 dBm（50 至 67 GHz）：±1.0 dB 可作为售后升级选件

Attenuator
E8257D-1E1	步进衰减器经校准的功率电平：-135 dBm（高达 40 GHz）和 -110 dBm（高达 70 GHz）电平精度：2 至 67 GHz 可作为售后升级选件

Spectral purity
E8257D-UNX	超低相位噪声性能与标准相位噪声性能相比改善高达 10 dB 低近载波相位噪声可开关切换的集成分路器将 250 MHz 以下载波频率的相位噪声性能改善了 15 dB 可作为售后升级选件
E8257D-UNY	增强的超低相位噪声性能相位噪声性能改善高达 12 dB 低近载波相位噪声和基准相位噪声可互换的集成分路器只在购买时提供
E8257D-HY2	Enhanced Ultra Low Phase Noise Level 2 Up to 8 dB improvement in phase noise performance at offsets > 1 MHz from carrier compared to option UNY Lowest phase noise performance with Option HY2 in the 250 MHz to 3.2 GHz frequency range Available at time of purchase only

Analog modulation
E8257D-UNT	AM、FM、相位调制和低频输出调幅特性：对数模式 > 40 dB；线性模式 > 95 % 大深度调频特性：128 MHz 大偏差同时支持 AM、FM、ΦM 和脉冲调制两个内置调制源可作为售后升级选件
E8257D-1SM	E8257D-1SM 扫描调制 > 60 dB 的AM 调制深度 +/- 2% 的调制深度精度需要选件 520 和 UNT 只在购买时提供

Pulse modulation
E8257D-UNU	脉冲调制可变的脉冲宽度（150 ns 小值）可变的重复频率（高达 3 MHz） 80 dB 通/断比可作为售后升级选件
E8257D-UNW	窄脉冲调制可变的脉冲宽度（20 ns 小值）可变的重复频率（高达 10 MHz） 10 ns 上升和下降时间可作为售后升级选件
E8257D-HNS	Narrow pulse modulation to 31.8 GHz

Hardware options
E8257D-007	全合成化模拟频率和功率斜波扫描全合成化连续模拟频率和功率扫描与 Keysight 8757D 标量网络分析仪结合使用，实现全自动测量扫描双音频测试和交替扫描可作为售后升级选件
E8257D-1EH	改善的 2 GHz 以下谐波性能谐波失真改善 25 dB fc = 10 MHz 至 2 GHz 时谐波为 -55 dBc 可以禁用谐波滤波器，以提高输出功率可作为售后升级选件
E8257D-008	可拆卸闪存，8 GB 8 GB 可拆卸闪存可作为售后升级选件

Connector type
E8257D-1ED	N 型（阴头）射频输出连接器使用 N 型（阴头）射频输出连接器代替标配的 APC 3.5 mm（阳头）射频输出连接器兼容 PSG，大载波频率 20 GHz 可作为售后升级选件

Connector configuration

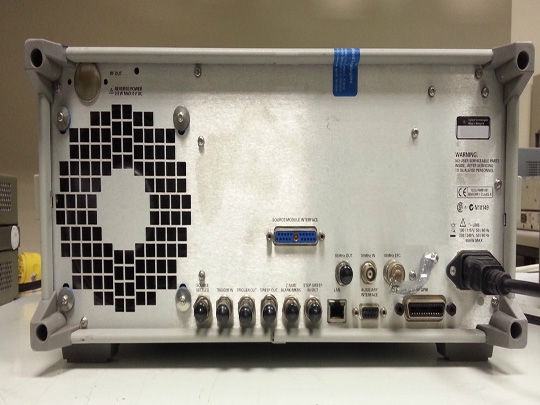

E8257D-1EM	将所有连接器移至后面板后面板上的所有连接器方便用于机架安装环境只在购买时提供

Custom solutions
E8257D-HCC	Provides 250MHz - 10GHz In and Out on the rear panel
E8257D-H1S	Provides 1 GHz in and out on rear panel to improve Phase Noise performance
E8257D-C09	Moves all connectors to rear panel except for RF output
E8257D-H5K	Provides inverted EXT1 input with 5000-ohm input impedance instead of 600 ohms
E8257D-H1K	Frequency extension 100 kHz (Requires Frequency Range Option)

Calibration documentation
E8257D-UK6	包含测试数据的商业校准证书由是德科技工厂实施的商业校准校准证书印刷版关于从 Infoline 下载选件 UK6 的测试数据报告的指导可作为售后升级选件
E8257D-A6J	ANSI Z540-1-1994 校准设备直接从工厂装运并经过 ANSI Z540 校准提供测量结果、不确定度数据和技术指标确定合格/不合格状态时不包含不确定度数据只在购买时提供
E8257D-1A7	校准 + 不确定度 + 保护频段 ISO 17025 认证的工厂校准提供测量结果、不确定度、技术指标和保护频段数据确定合格/不合格状态时包含不确定度数据只在购买时提供
E8257D-AMG	校准 + 不确定度 + 保护频段（认证） ISO 17025 认证的工厂校准提供测量结果、不确定度、技术指标和保护频段数据确定合格/不合格状态时包含不确定度数据只在购买时提供

Documentation
E8257D-ABA	《英文文档集》实体版用户指南电子版重要参考、SCPI 命令参考和编程指南技术资料可作为售后升级选件
E8257D-AB2	Chinese E8257D PSG signal generators user's guide
E8257D-ABD	German E8257D PSG Signal Generators User's Guide Option
E8257D-ABJ	Japan E8257D PSG Signal Generators User's Guide Option

Accessories
E8257D-1CP	上架镶条和前把手套件为仪器添加上架镶条和前把手 EIA 标准 19 英寸（482.6 mm）机架或机柜机柜中包括 4 个 EIA 机架单元（177 mm）可作为售后升级选件
E8257D-1CN	前把手套件为仪器添加前把手包括必要的硬件不适用于机架安装环境可作为售后升级选件
E8257D-1CM	上架镶条套件为信号发生器添加上架镶条 EIA 标准 19 英寸（482.6 mm）机架或机柜机柜中包括 4 个 EIA 机架单元（177 mm）可作为售后升级选件
E8257D-1CR	Rack slide kit
1CN103A	Handle kit 177.0mm H (4U) - two front handles, 2015 color

频率	67 GHz, Exernal source modules to 1.1 THz
性能水平	◆◆◆◆◆◇
1 GHz 时的输出功率	-135 dBm 至 +21 dBm
1 GHz 时，20 kHz 频偏处的相位噪声	-143 dBc/Hz
频率转换	< 7 ms
1 GHz 时的谐波	≤ -55 dBc
IQ 内部/外部调制带宽	无
1 GHz 时的非谐波	≤ -80 dBc
扫描模式	列表步进斜波
基带发生器模式	无
软件——通用	脉冲 AM, FM, PM
软件——蜂窝/无线连通性	无
软件——音频/视频广播	无
软件——检测/定位/跟踪/导航	无
波形回放存储器	无
1 GHz 时的频率调制大偏移	2 MHz
100 kHz 频偏时的频率调制率	DC to 10 MHz
普通模式下的相位调制大偏移	10 rad 至 1280 rad
高带宽模式下的相位调制大偏移	1 rad 至 128 rad
幅度调制大深度	90%
幅度调制率	0 to 100 kHz
可用应用	是
模拟	是
